格林威尔GPN 710 7500 7600 格林威尔 CPE模型2 移动专线的安装配置教程

2023年02月26日 电脑网络 暂无评论 阅读 4,074 次

首先将电脑与设备用网线或串口线连接(V3尽量不要插在4口),更改电脑IP与设备在同一网段。
打开电脑的telnet功能(win7电脑控制面板-程序-打开或关闭Windows功能)
命令窗口键入 telnet 设备IP(V1/2统一为192.168.100.80,V3在设备标签上)

login:admin
keyword:greenway(密码是密文,输入看不见)

---------(该部分资料来自网络,可能不是很准确,仅供参考)开始--------

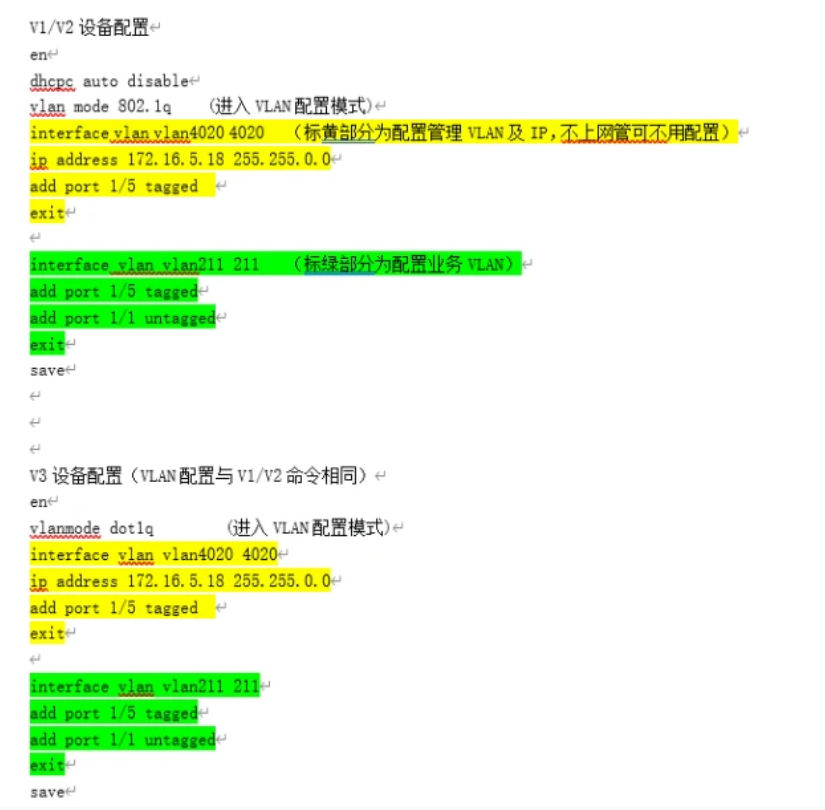

V1/V2设备配置
en
dhcpc auto disable
vlan mode 802.1q (进入VLAN配置模式)
interface vlanvlan4020 4020 (标黄部分为配置管理VLAN及IP,不上网管可不用配置)
ip address 172.16.5.18 255.255.0.0
add port 1/5 tagged
exit

interface vlanvlan211 211 (标绿部分为配置业务VLAN)
add port 1/5 tagged
add port 1/1 untagged
exit

save

---------(该部分资料来自网络,可能不是很准确,仅供参考)结束---------

站长补充说明:
V1创建Vlan:
interface vlan yewuvlan 1085 (创建1085的业务VLAN)
undo interface vlan yewuvlan(删除业务VLAN)
interface vlan guanli 2881 (创建2881的管理VLAN)
undo interface vlan guanli(删除业务VLAN)
ip address 192.168.2.254 255.255.255.0(进入vlan以后给VLAN配置IP地址)
退出vlan以后写静态路由:
ip route 0.0.0.0/0 192.168.2.1

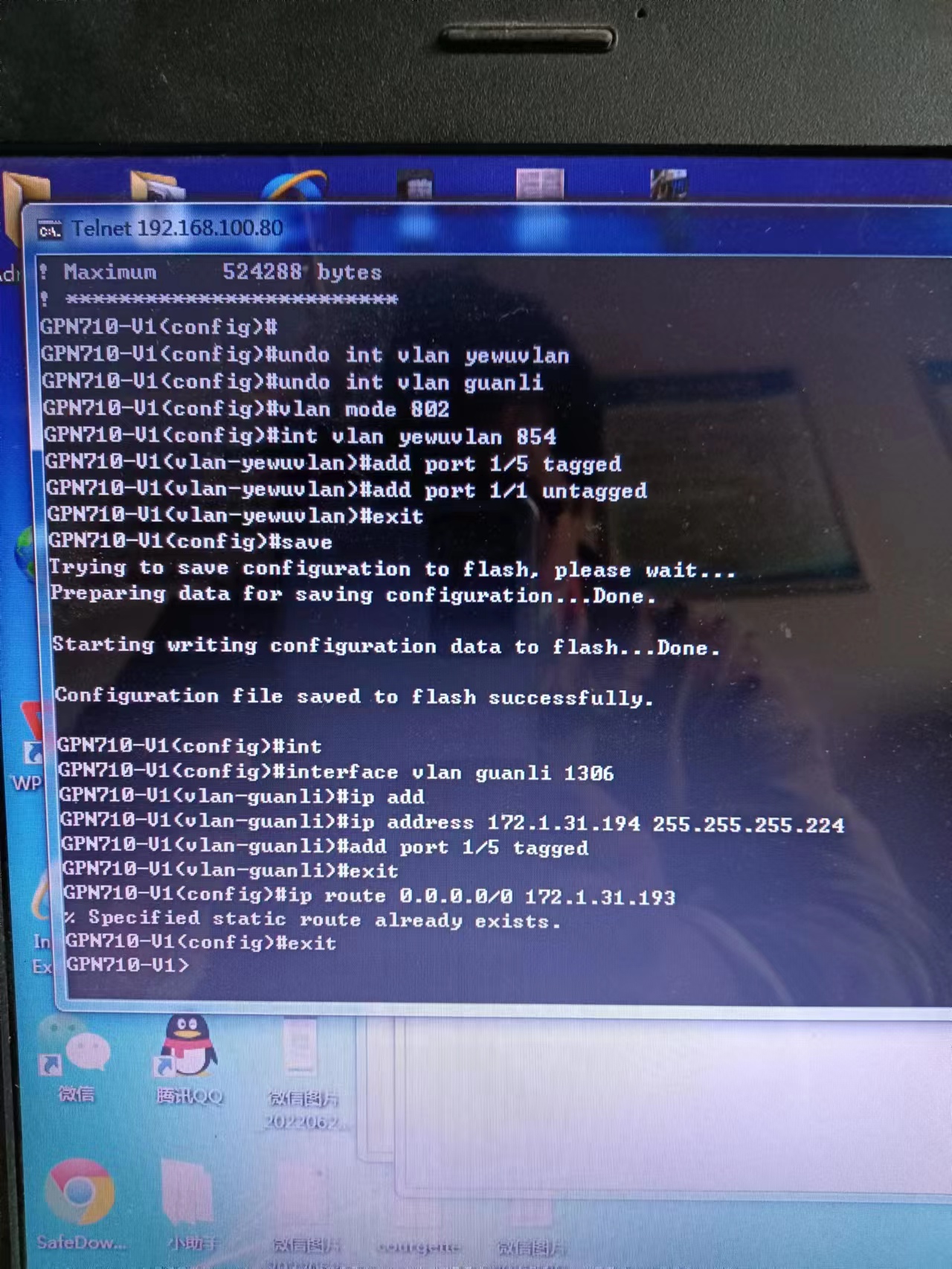

完整示例:

interface vlan yewuvlan 854(创建854的业务vlan)
add port 1/5 tagged
add port 1/1 untagged
exit

interface vlan guanli 1306 (创建1306的管理vlan,用于网管)
ip address 192.168.2.254 255.255.255.0
add port 1/5 tagged
exit
ip route 0.0.0.0/0 192.168.2.1 (添加静态路由)
exit

格林威尔710配置教程

---------(该部分资料来自网络,可能不是很准确,仅供参考)开始---------

V3设备配置(VLAN配置与V1/V2命令相同)
en
vlanmode dot1q (进入VLAN配置模式)
interface vlanvlan4020 4020
ip address 172.16.5.18 255.255.0.0
add port 1/5 tagged
exit

interface vlanvlan211 211
add port 1/5 tagged
add port 1/1 untagged
exit

save

---------(该部分资料来自网络,可能不是很准确,仅供参考)结束---------

其他站长补充说明命令:
比如可以输入 vlanmode ?查看相关命令
undo vlan 100是删除VLAN100,但不知道为啥删除不了。
undo vlan all是删除所有创建的VLAN
del port 1/1 tagged删除指定的端口和模式
show run是查看配置

下面附上我配置的教程,仅供参考:

格林威尔软件版本V3配置教程:

telnet 192.168.90.94(IP在设备正面标签上,每台设备都不一样)
admin
greenway

en 开启配置
-----------------------------------------------------
dhcpc auto disable 关闭DHCP

vlanmode dot1q 切换到VLAN配置模式

vlan 100 创建vlan100并进入vlan100,以后如果想进入vlan100,还是输入vlan 100命令

ip address 192.168.2.254 255.255.255.0 给vlan配置ip地址,如果改vlanip地址重新覆盖或用undo ip address(厂家说的undo,但我没成功)

add port 1/6 tagged 添加光口6为trunk模式

save 保存

vlan 200 创建或进入vlan 200

add port 1/6 tagged 添加光口6为trunk模式
add port 1/1 untagged 添加电口1为access模式

save 保存

退出vlan以后在config模式下写入静态路由
-------------------------------------------------------
ip route 0.0.0.0/0 172.1.11.1 写入静态路由
undo ip route 0.0.0.0/0 172.1.11.1 删除静态路由
interface ethernet 1/6 进入端口6
以下命令必须在端口内使用
show sfp显示收光
show显示端口速率
speed 100强制端口为百兆
speed 1000强制端口为千兆

show run 查看配置
erase config 恢复出厂设置

del port 1/6 tagged 从vlan100删除光口6口
del port 1/3 tagged 从vlan100 删除电口3口

undo vlan all 删除所有配置的VLAN,按理说undo vlan 100也可以,但是删除不了,一直提示稍候。
官方技术支持电话:4008109292
