M.2 固态硬盘接口详解 M.2 socket3 M key B key是什么意思?
今天早上在技嘉官网查询我的B660M-D2H-DDR4的存储接口,发现几个参数,不太明白,所以搜了一下,找到以下资料,与君共享
基于CPU:
1个M.2插槽(支持Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
基于芯片组:
1个M.2插槽(支持Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD) (M2P_SB)
4个SATA 3.0接口
1. SSD 尺寸与规格
我们在买ssd的时候,商家都会说什么ssd是2280还是2242规格的,这里的规格实际上就是代表的ssd的尺寸大小
M.2模组的尺寸目前有11种,用Type xxyy的方式表示,xx表示宽度,yy表示长度,单位为毫米。例如上面提到的Type 2230则表示其宽度22nm,长度30nm;Type 2242,表示其宽度22mm,长度42mm;Type 2280则表示其宽度22nm,长度80nm。目前M.2 SSD常见的Type有三种,就是2230、2242、2280。
2. SSD接口
按照接口类型分,可以把m.2接口分为Socket 2和Socket 3
Socket 2也可以叫做B key,支持sata,pcie x2
Socket 3也可以叫做M key,支持sata,pcie x4

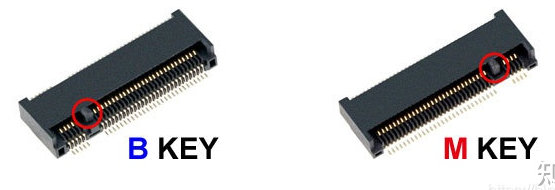

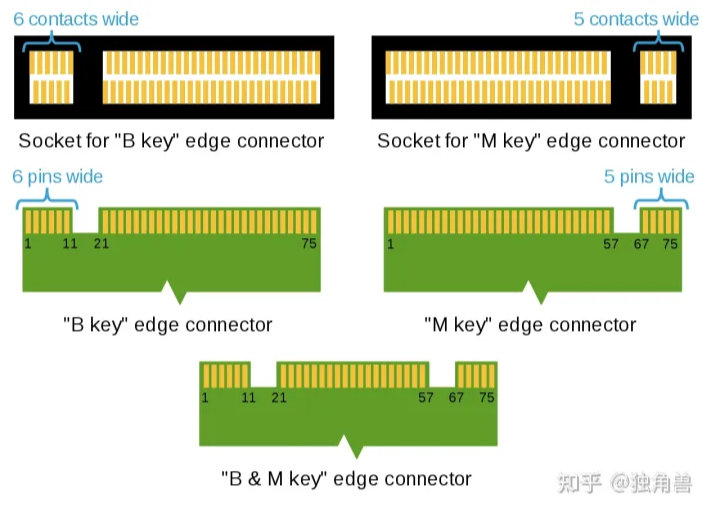

B key 的防呆键位于插槽的左方,M key 则在右方。两种类型的插槽其短边接脚数量有所差异
一开始,B key的只能插在b key(Socket 2)的接口中,m key的只能插在m key(Socket 3)的接口中,但是随着m key接口的普及,越来越多电脑主板只有m key 接口,b key的ssd根本插不上去,于是厂商们又设计了一个b&m key接口的ssd。
b&m key接口即可以插上b key也可以插上m key。b&m key支持的通道和b key支持的通道一样,都是sata pcie x2,但是b&m key可以兼容m key 和b key两种,而b key只能兼容b key一种,这就导致了b key毫无优势,b key被b&m key取代,现在市面上只有b&m key和m key两种m2 ssd卖, b key的m2 ssd 已经绝迹
值得注意的是,ssd的金手指有b key,m key ,b&m key三种,但是主板上的m.2接口只有b key和m key两种。

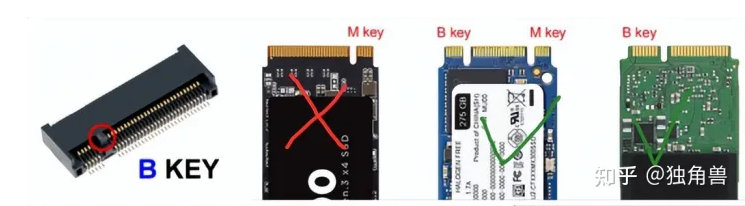

当主板上的m2接口是b key时,只能够插上b&m key和b key的ssd,m key的插不上去,如下图:

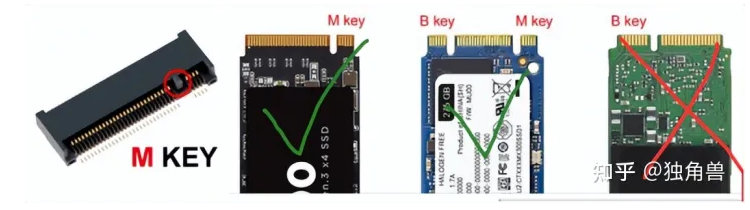

当主板上的m2接口是m key时,只能够插上b&m key和m key的ssd,b key的插不上去,如下图:
3. SSD协议
按照协议分,可以把m.2 ssd分为走sata通道的ssd和走pcie通道的ssd。注意这里只讨论m.2接口的ssd,ssd即使是m2接口的,也分走sata通道和pcie通道的
首先我们要知道nvme和ahci是协议,nvme协议是专门为pcie通道的固态硬盘设计的,而ahci是专门为sata通道的硬盘设计的,pcie和sata都是通道。
现在越来越多人,把ahci协议就叫成sata协议,我们下面就用sata协议这个名称。
m2接口有两种,一种走sata(ahci)的,另外一种走pcie(nvme)的。
走sata的速度跟传统sata接口的没区别,就是接口变成了m2的了。
走pcie的就是我们说的nvme ,性能比sata强了很多。
一般来说,在购买m.2 ssd的时候,商家都会把支持nvme的明显标出来(因为这是一个很大的卖点),而不支持的一般都不标。
根据我们上面对m2接口型号的了解,我们知道
B key 支持sata,pcie x2.
M key 支持sata, pcie x4.
b&m key支持sata,pcie x2.
这里直接给出结论,在市面上你能买到的ssd中,绝大多数b&m key的ssd都是不支持nvme协议的,只支持sata协议,所有m key的ssd都支持nvme协议,(至于b key的ssd,现在已经被淘汰,这里不讨论)
绝大多数b&m key的ssd都是不支持nvme协议的,只支持sata协议
随着技术的进步,这样的ssd会越来越少.所以我们在购买ssd的时候,绝大多数b&m key都是支持sata协议,而不支持nvme的。
总结一下,我们有两种方法判断一个ssd是否支持nvme协议
第一种最直接的方法,就是直接看ssd上有没有写nvme,写了就是支持的,没写就是不支持。这样就不用管ssd是什么接口的了。
第二种,观察ssd的接口,我们我们拿到一个m key的ssd,就可以直接判定它是支持nvme的,拿到一个b&m key的ssd则无法判定,我只能说绝大多数b&m key都是不支持nvme协议的(支持sata协议)。
4.兼容性

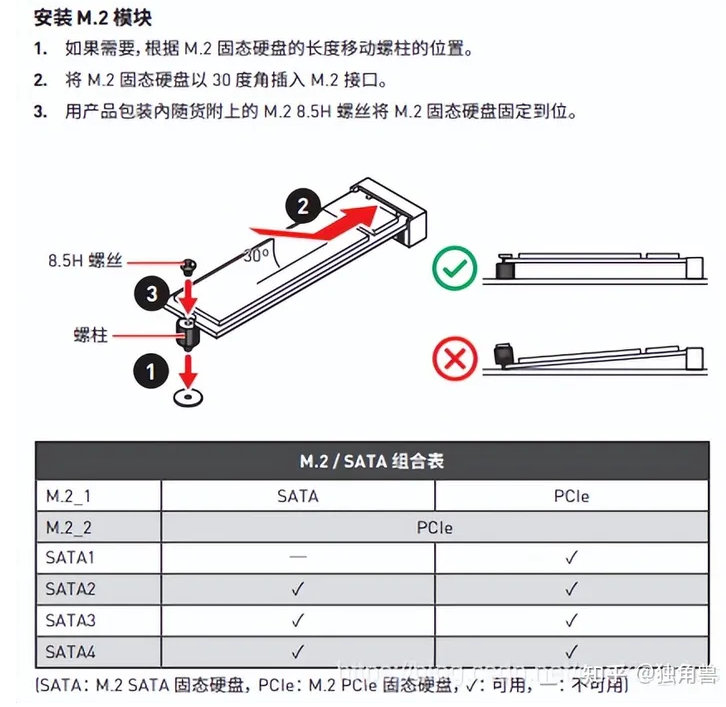

ssd可以插上主板上的m.2接口,只是兼容的最低要求。有的ssd即使可以插上去,也无法正常使用。需要具体了解主板的设计,具体问题具体分析,在购买ssd之前,应该先详细地询问主板是否兼容你所购买的ssd。
总结一下,我们购买一个ssd,需要搞懂两个问题。
1. ssd是否能插上主板上的m.2接口,这只是兼容的最低要求
2. 询问商家,看主板的设计是否可以兼容你买的ssd
ssd购买的时候,兼容性问题是最令消费者困扰的。不同的厂商,ssd设计也不一样。作为一个硬件,在接口能插上去的情况下,居然还有用不了的情况,这个接口的设计是非常失败的。相信在不久的将来,随着标准越来越规范,这种现象会逐渐消失。
