奥普泰光收发 奥普泰小型化接入PTN 配置与模型HUB配置5 配置教程

2023年05月30日 电脑网络 暂无评论 阅读 1,192 次

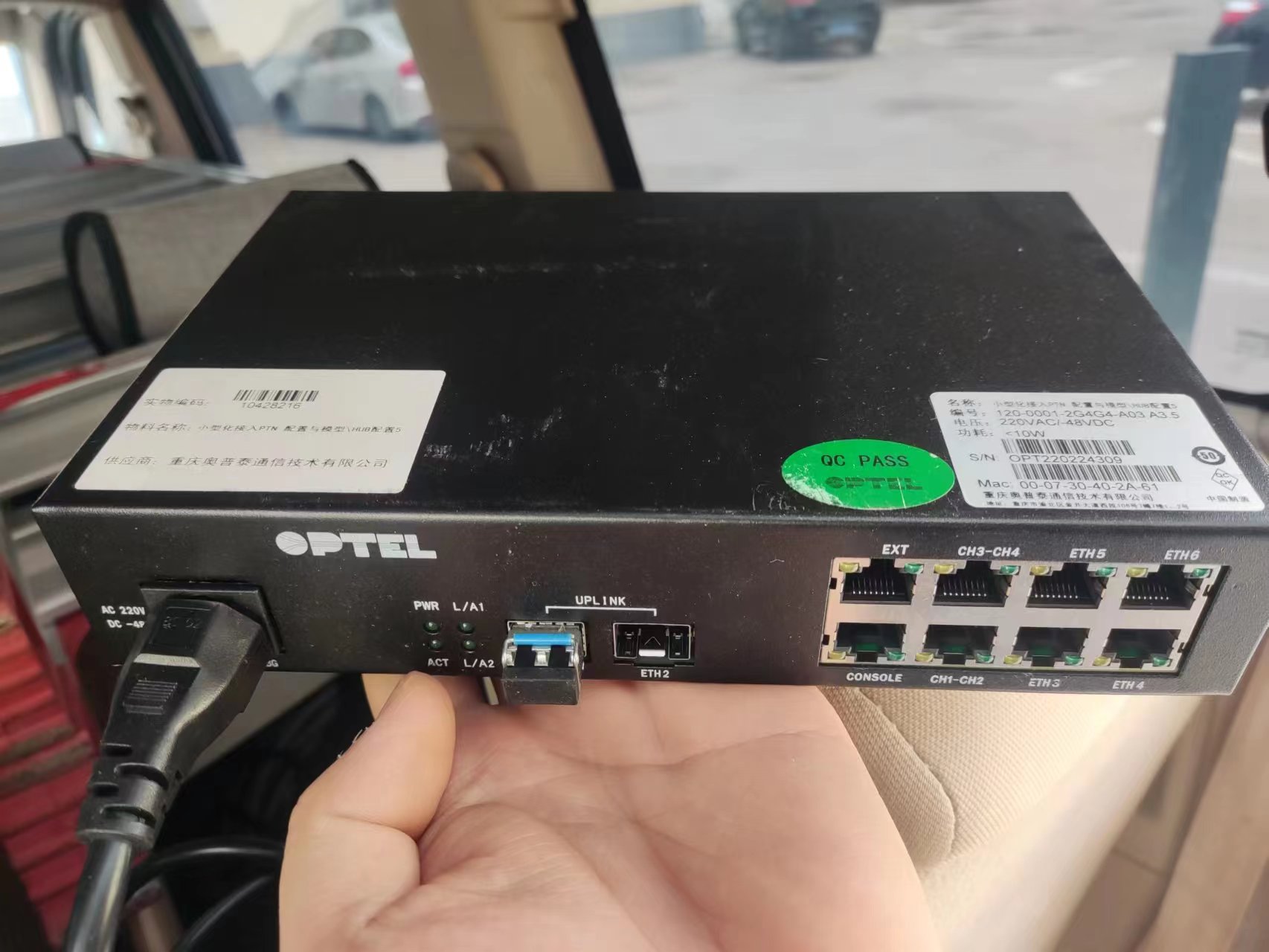

奥普泰光收发

电脑连接到奥普泰光收发电口3口,IP设置为192.168.254.24(也可以是254.x中的任意IP)
telnet 192.168.254.100

optuser
Opt_1234

config
设置光口1口标准协议:
vlan port 1 pvid 1 priority 0 tpid 8100

------如果只有一个业务,只写一行即可-----
设定光收发电口3口标准协议的PVID(需和业务VLAN一致):
vlan port 3 pvid 811 priority 0 tpid 8100
设定光收发电口4口标准协议的PVID(需和业务VLAN一致):
vlan port 4 pvid 811 priority 0 tpid 8100

设置光口1口业务VLAN811为trunk模式
service 10 vlan 811 add port 1 tagged

------解析电口为Trunk---------
设置电口3口业务VLAN811为Trunk模式
service 10 vlan 811 add port 3 tagged
设置电口4口业务VLAN811为Trunk模式
service 10 vlan 811 add port 4 tagged

------解析电口为access---------
设置电口3口为ACCESS模式
service 10 vlan 811 add port 3 untagged
设置电口4口为ACCESS模式
service 10 vlan 811 add port 4 untagged
设置电口5口为ACCESS模式
service 10 vlan811 add port 5 untagged
设置电口6口为ACCESS模式
service 10 vlan 811 add port 6 untagged

添加管理VLAN到光口1口并设置为trunk模式
service 11 vlan 201 add port 1 tagged

保存
save

查看端口
show port
查看服务信息
show service

基站侧:
设置光收发为傻瓜模式(下面的IP和VLAN必须是不用的IP和VLAN):
setdcn 192.168.152.114 192.168.152.242 24 3348
显示是否配置成功:
show dcn_vlan
保存:
save

客户端显示设备管理IP:
show version

客户端显示获取到的管理VLAN:
show dcn_vlan
-----------------
恢复出厂设置:

recall_factory_config
reboot
-----------------------------
修改光口为百兆口
port 1 speed_duplex 5
修改光口为千兆口
port 1 speed_duplex 7
修改光口为自动模式
port 1 speed_duplex 1

查看收光
show sfp
