Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS 详细图文教程

2020年11月26日 问题教程 暂无评论 阅读 1,185 次

有个朋友的服务器的CPU比较弱,是E5 2403 V2,装的软件太多了,最近经常会100%的CPU,经过检测,软件都没问题,他想换一个E5 2430 V2的CPU(100多块钱 ),其实我推荐他换E5 2420 V2(47包邮),毕竟E5 2420 V2和E5 2430 V2就差0.3G的主频而已,都是6核心12线程的,一个2.2G,一个2.5G。

这2个相比E5 2403 V2(4C4T)1.8G 性能提升巨大,服务器的CPU性能过于低下的时候会导致客户机开机变慢甚至卡DHCP。

他买回来以后,装上去,点不亮。。。用橡皮擦了触点也不行,换回2403又可以。

查询了一下E5 2420 V2上市时间,是2014年第一季度。

下面所有图片都可以点击放大

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

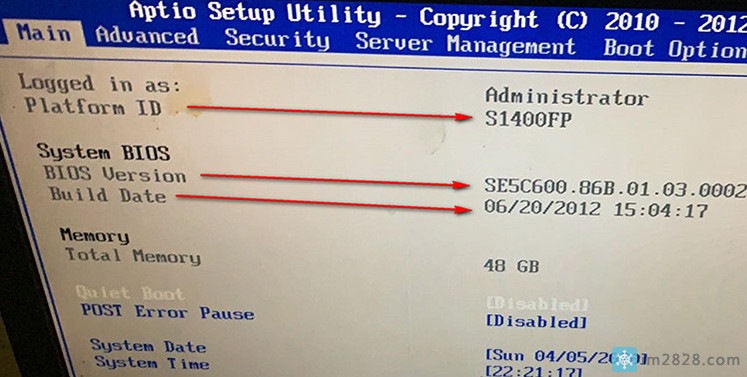

看了一下他的服务器主板BIOS版本日期是2012年6月20号的,应该是主板不支持。。。。

下面告知他,刷BIOS有不可预测的风险,而且实际我也没刷过服务器主板的BIOS,我从网上找了一个1200主板刷新教程摸索着刷完了。

首先到intel官方网站下载S1400系列的BIOS更新包,有2个,我都下载下来看了,结果文件一样的,MDZZ

我让朋友找了一个U盘,必须是没做过启动盘的,如果做过启动盘的,要恢复到没做启动盘的那样,用IT天空的U启工具,点还原空间恢复即可。

然后把解压的文件放到U盘的123AA文件夹下。

开始:

先插U盘在服务器上,然后开机,一直快速的按F6(intel服务器主板这个热键是选择启动项)

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

如上图,选择 Internal EFI Shell进入。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

上图中由于服务器上接的硬盘过多,我并没有看到上面1200教程中的FS0,所以直接输入FS0:回车即可。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

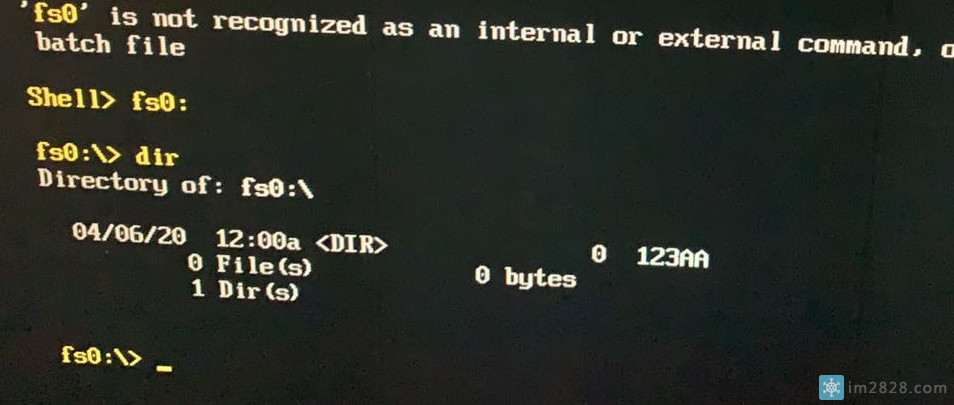

如上图,输入dir显示目录,我们看到了我们放入的123aa文件夹,然后输入CD 123AA回车

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

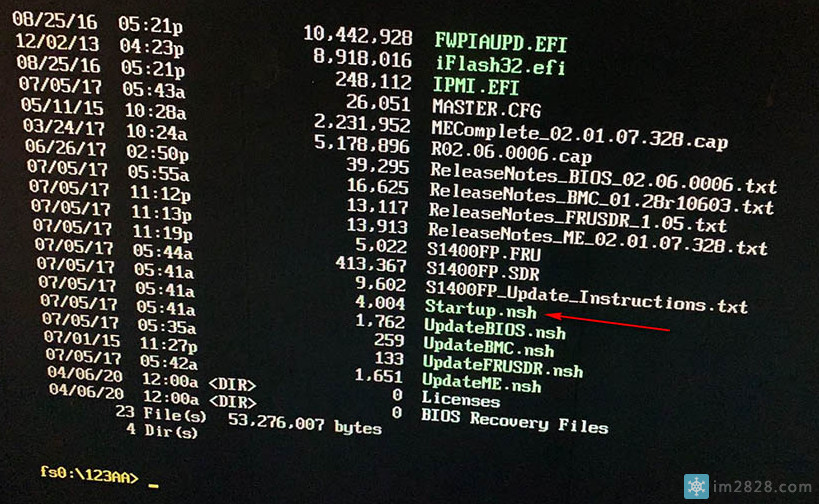

在上面我们看到了众多的文件,我们只需要看到这个文件即可Startup.nsh,实际上他是个批处理,我们运行它就开始刷新BIOS了,所以输入STARTUP.NSH回车开始

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

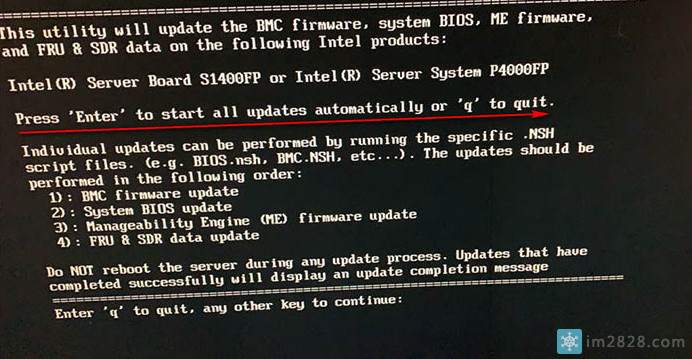

上面按回车升级所有项目或按1234 选择项目升级,我TMD的也不懂,直接按回车升级所有项目。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

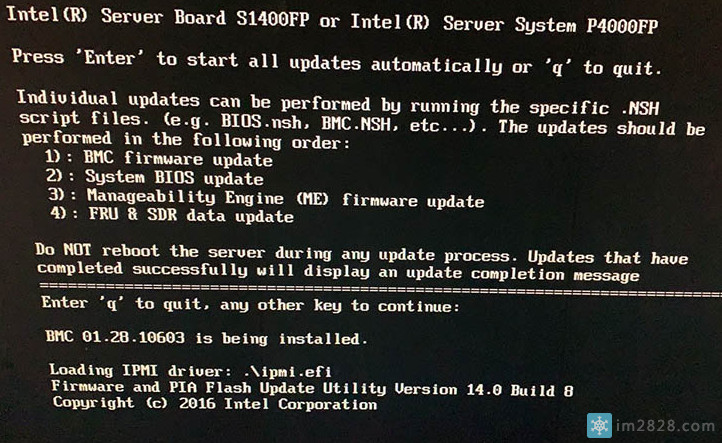

我们在开始的时候看到4个项目,第1个大项BMC刷新完毕,按提示等待50秒,它会自动,所以等待继续。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

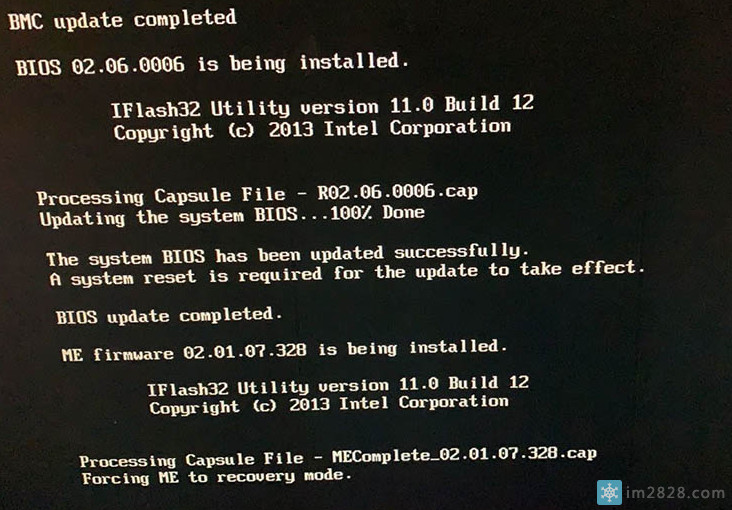

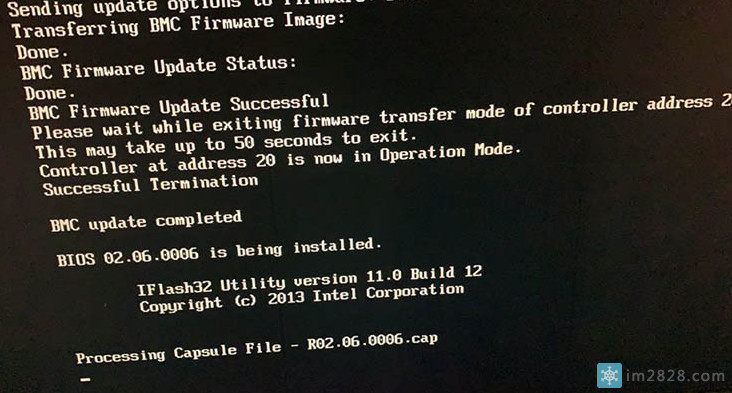

上图显示BMC刷新完毕,开始刷新第2个大项BIOS。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

耐心等候一会,BIOS也刷新完毕,如上图,开始进入刷新第3大项ME 开头的这个。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

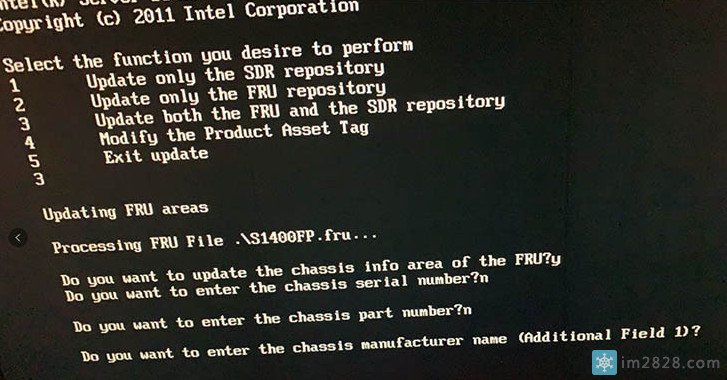

在这里我选择3,全部刷新,(之后的过程我感觉被坑了,他一直让我设置各种风扇转速之类的,按自己实际情况来就行)

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

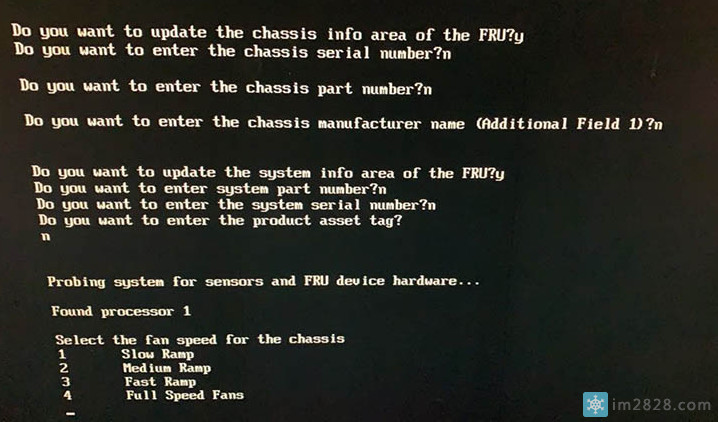

上图中第一句话我看明白了,选择升级FRU,输入了Y,其他的都是N(不设置风险总会小一些)

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

又选择一次,这次是FRU的什么设置,看不明白。。。。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

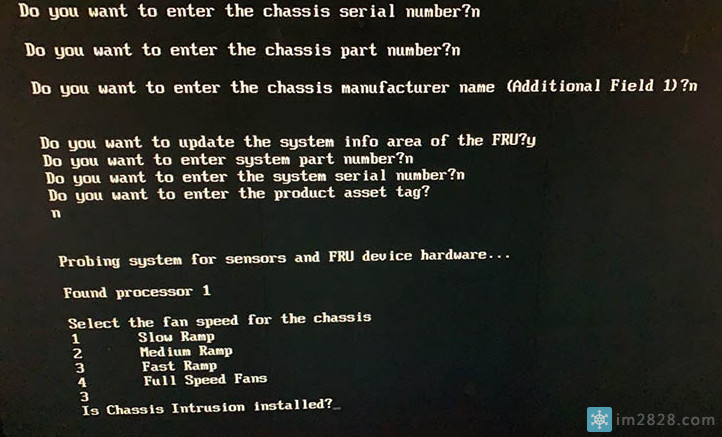

到了上图这里,让设置风扇转速,我选择了3。。。。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

这里问我是否安装各种机箱风扇,全部否,就CPU风扇输入了Y,最后一个。

之后服务器自动重启,拔了U盘,升级完毕。。。

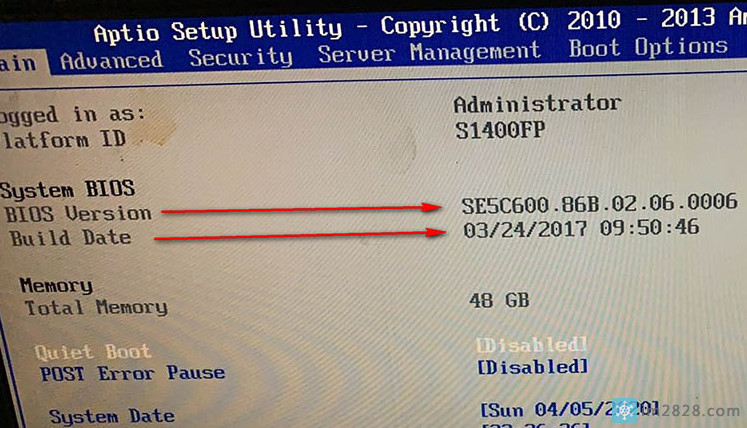

进入BIOS一看,已经是2017年的了。

Intel S1200/1400FP/1400FP2/1400FP4 刷BIOS 更新BIOS

换下E5 2403 V2,换上E5 2430 V2,大大提升速度(我还是比较推荐E5 2420 V2 毕竟才47块,E5 2430 V2好像是160多,有点贵。)
